Comme de nombreuses personnes, tiers-lieux et autres, le Lab Place se mobilise pour aider dans la lutte contre le Covid 19 en fabriquant des visières de protection.

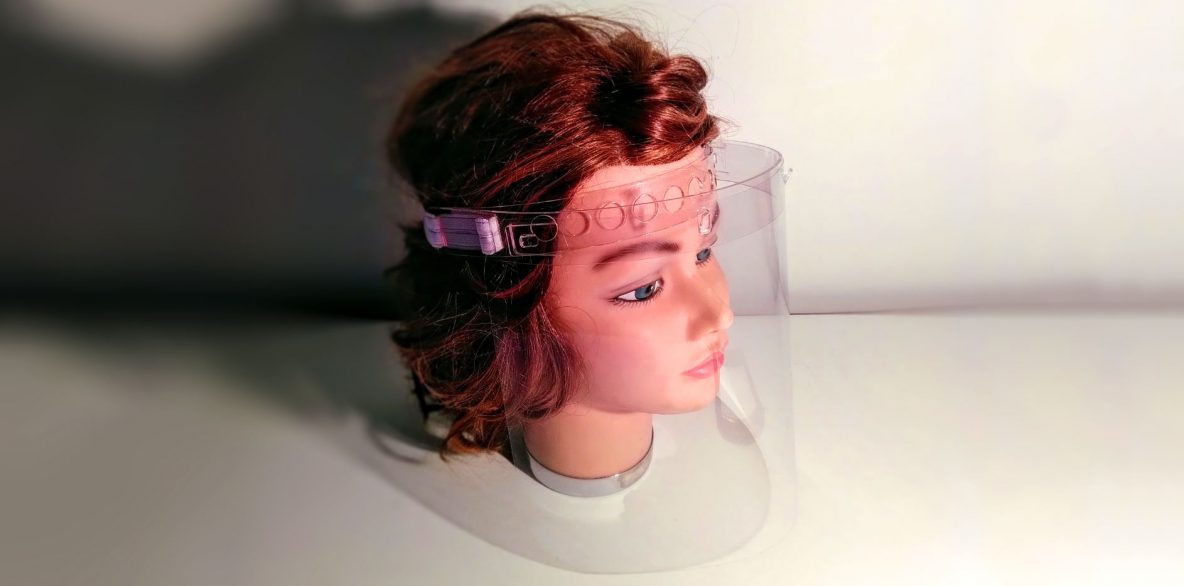

Le modèle choisi est une adaptation du Proto-Shield. Nous avons sélectionné celui-ci car il nous semblait répondre aux éléments de confort mais aussi en fonction de la disponibilité des matériaux en cette période. Notre choix s’est fait en accord avec l’ARS (l’Agence Régionale de Santé) et nous lui avons apporté quelques modifications suite à des échanges avec les soignants locaux. Ce modèle est distribué librement (Licence : Attribution-ShareAlike 4.0 International – CC BY-SA 4.0) par ces concepteurs ce qui rend la modification, la fabrication et la diffusion possible depuis tout atelier équipé avec les machines nécessaires à la confection de ces visières.

LA NOTICE EST ICI !

Les premières commandes ont été livrées le lundi 6 avril à la Maison médicale des deux Vallées Seix/Oust/Massat pour être également diffusées vers la Maison médicale de Castillon. Nous avons reçu des commandes pour les centres de consultation Covid de l’Ariège, le cabinet infirmier SCM09 à Saint-Girons, la dépêche de l’Ariège…

Nous avons prévu de fabriquer encore, si vous avez des besoins, n’hésitez pas à nous joindre via contact@lab.place.

Nous distribuons ces visières gratuitement et interdisons toute revente. Elles sont financées actuellement par l’association et donc en partie par les adhésions de nos membres que nous remercions chaleureusement. Néanmoins, et puisque personne ne peut mesurer la durée de cette crise, nous acceptons toute participation qui nous permettrait de financer plus de matériaux.
Nous avons bénéficié de remises exceptionnelles de la part des fournisseurs : la Mercerie Ponsot, Bureau Vallée de Saint Lizier et Richardson à Toulouse. Merci à eux !
Vous trouverez les coordonnées de ces fournisseurs en bas de cette page.

Beaucoup de personnes agissent, elles nous ont apporté l’inspiration et donné l’élan pour faire à notre tour, voici quelques exemples :

Si vous possédez, imprimante 3D, découpeuse laser, machine à coudre (…), vous êtes potentiellement capable de fabriquer des équipements de sécurité, masques, visières… Voici une liste non exhaustive des ressources (patrons, modèles, listes de diffusions…) :

La fantastique communauté de fabricants Ariégeois sur le groupe Facebook Shields – Covid19 – 09 – Ariège
https://www.facebook.com/groups/638373623622174

L’Espace de travail du groupe Entraide maker – COVID19
https://gitlab.com/entraide-maker-covid-19
Pour discuter : https://discord.gg/t4ZBR4x

NOTICE

Le projet est une adaptation du modèle Proto-Shield https://www.protohaven.org/proto-shield/.

Les modifications du projet initial consistent à adapter les ergots de support de la feuille de film transparent aux trous de classeur standard (Perforatrice 4 trous de 5 mm de Ø et écartés de 8 cm chacun) pour l’utilisation d’une feuille au format A4 (210*297 mm).

La seconde modification concerne l’ajout d’un ergot pour éviter de déchausser la visière en la tapant. (contre-ergots supplémentaires).

Recommandation d’utilisation / traitement / désinfection : Nous ne sommes pas en capacité de distribuer les visières dans des conditions qui répondent complètement aux normes sanitaires en vigueur au sein du cadre médical. Chaque usager de ces visières est tenu de mettre en place le protocole de désinfection et de préparation du matériel en adéquation avec l’environnement et l’usage qui lui est destiné. L’association Lab Place et ses membres, ne pourront en aucun cas pas être tenus responsables juridiquement de l’usage qui en est fait, ni des conséquences matérielles ou médicales relatives à cet usage.
Nous nous inspirons des notes aux utilisateurs du bon de commande de l’Electrolab pour les mentions précédentes.

La résistance de cet équipement n’a pas été éprouvée au travers d’un protocole standardisé. Nous vous conseillons fortement de manipuler les ergots le plus délicatement possible pour économiser un maximum ce matériel. Nous avons ajouter deux ergots supplémentaires pour dépanner la casse de l’ergot central (celui qui évite le déchaussement de la visière en cas de choc vers le haut). N’hésitez pas à nous faire un retour sur vos expériences via contact@lab.place

#1 Assemblage du bandeau

#2 Détail du bandeau

#3 Installation de la visière

#4 Démontage de la visière

#5 Démontage de l’élastique

Sources :

Modèle :
Le projet est une adaptation du modèle Proto-Shield : https://www.protohaven.org/proto-shield/

Fichier pour découpe laser :
https://lab.place/wp-content/uploads/2020/04/PROTO-SHIELD_HEADBAND_V1-3_A4_punch_diam_5mm_spacing_80mm_share_V2.pdf

Bandeau :

  1. PETG de 1,5 mm
  2. Fabricant :
    3A Composites | Polycasa
  3. Référence du produit :
    Hypex® G
  4. Achat :
    Richardson Toulouse
    oriana.sbordone@richardson.fr
    05 34 33 53 30
    10 Rue Paule Raymondis, 31200 Toulouse

Visière :

  1. Feuille PVC transparente  A4 | Épaisseur 200 microns | Couleur transparente
  2. Fabricant :
    Fellowes
  3. Référence du produit :
    Couverture pour reliure
  4. Achat :
    Bureau Vallée Saint Lizier
    05 61 01 46 39
    Route de Toulouse, 09190 Saint-Lizier

Élastique :

  1. Élastique à boutonnière 20 mm  (35 cm par visière)
  2. Achat :
    Mercerie Ponsot
    07 52 05 26 31
    39 Rue de la République, 09200 Saint-Girons
